Comment remplacer un tableau électrique à fusible par un disjoncteur ?

Un tableau équipé de vieux fusibles en porcelaine reste courant dans les logements construits avant les années 1990. Le remplacer par des disjoncteurs modernes améliore concrètement la sécurité et facilite l’entretien du quotidien. Voici comment procéder, ce que dit la réglementation et combien prévoir pour ce chantier.

Dans la majorité des cas, il faut changer l’ensemble du tableau électrique plutôt que de remplacer un seul porte-fusible. Un tableau à fusibles n’a généralement pas la place ni la structure pour recevoir des disjoncteurs sur rail DIN, et il manque presque toujours la protection différentielle obligatoire. La solution la plus fiable consiste donc à installer un tableau neuf, équipé de disjoncteurs divisionnaires et d’interrupteurs différentiels, raccordé à la gaine technique du logement.

Pourquoi remplacer des fusibles par des disjoncteurs ?

Le fusible protège contre les surcharges électriques et les courts-circuits, mais il fond et doit être changé après chaque déclenchement. Le disjoncteur divisionnaire fait le même travail sans pièce à remplacer : il suffit de le réarmer en basculant le levier. Ce simple détail change beaucoup au quotidien, surtout quand une panne survient le soir ou un jour férié sans magasin de bricolage ouvert.

L’autre différence majeure concerne la protection des personnes. Un fusible ne détecte aucun défaut d’isolement, alors qu’un disjoncteur différentiel ou un interrupteur différentiel coupe le courant dès qu’une fuite de courant est détectée, avant qu’elle ne devienne dangereque pour un occupant en contact avec un appareil défectueux. C’est cette fonction qui manque le plus souvent sur les vieux tableaux à fusibles.

Remplacement unitaire ou changement complet du tableau ?

Changer un seul porte-fusible par un disjoncteur unitaire est techniquement possible sur certains modèles compatibles, mais cette solution reste rare et limitée. Elle ne règle rien côté protection différentielle et ne met pas l’installation aux normes actuelles. Dans la pratique, dès qu’un tableau a plus de quinze ou vingt ans, il est plus cohérent de tout reprendre : nouveau tableau, nouveaux circuits protégés, nouvelle GTL (gaine technique logement) si elle n’existe pas encore.

Ce choix évite aussi les mauvaises surprises de compatibilité entre l’ancien câblage et le matériel neuf, notamment sur les sections de câbles ou le type de bornes utilisées.

Comment remplacer un fusible par un disjoncteur : étapes pratiques

La première étape, non négociable, consiste à couper le courant au disjoncteur de branchement général puis à vérifier l’absence de tension avec un multimètre. Vient ensuite le repérage de chaque circuit existant, un point essentiel pour ne pas se tromper au moment du raccordement du nouveau tableau.

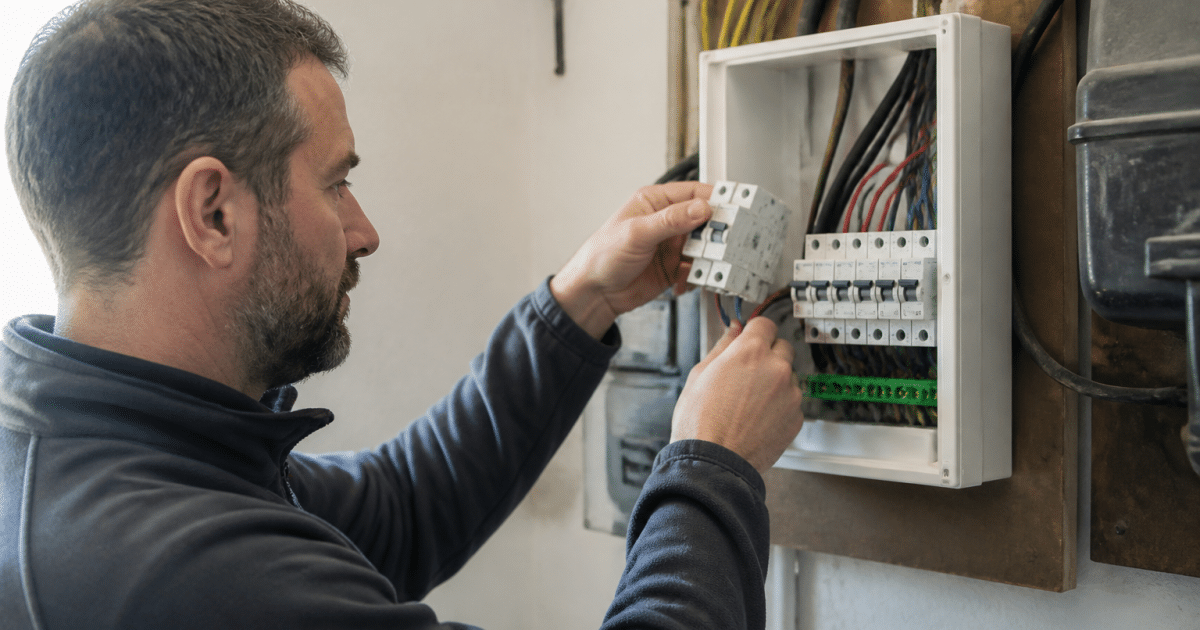

Le tableau à fusibles est ensuite déposé, ainsi que le câblage devenu obsolète si nécessaire. Le nouveau tableau se fixe sur son support, avec ses disjoncteurs divisionnaires clipsés sur le rail DIN selon le calibre adapté à chaque usage. Chaque circuit est raccordé, phase et neutre, avec un soin particulier pour la mise à la terre qui doit être présente et fonctionnelle sur tous les circuits protégés.

Le raccordement se fait sur bornes automatiques ou bornes à vis selon le modèle choisi ; les bornes automatiques gagnent du temps mais coûtent un peu plus cher à l’achat. Une fois le câblage terminé, chaque disjoncteur différentiel et disjoncteur phase + neutre doit être testé avant la remise sous tension définitive.

Législation et conformité NF C 15-100 : est-ce obligatoire ?

Remplacer un tableau à fusibles n’est pas imposé par la loi tant que l’installation existante fonctionne, sauf en cas de vente du logement où un diagnostic électrique peut révéler des anomalies. En revanche, dès qu’un chantier de rénovation électrique touche le tableau, la norme NF C 15-100 s’applique intégralement : protection différentielle 30 mA sur tous les circuits, nombre de modules suffisant, GTL conforme.

Si les travaux modifient une partie importante de l’installation, un passage par le Consuel devient obligatoire avant remise sous tension par le fournisseur d’énergie. Faire appel à un électricien qualifié permet d’obtenir une attestation de conformité sans mauvaise surprise au moment du contrôle.

Combien coûte le remplacement de fusibles par des disjoncteurs ?

Le prix dépend surtout de la taille du logement et du nombre de circuits à protéger. Un tableau neuf avec ses disjoncteurs divisionnaires et différentiels coûte en moyenne entre 300 et 700 euros de matériel pour un logement standard, module et rail DIN inclus. La main-d’œuvre d’un électricien qualifié pour une mise en sécurité complète se situe généralement entre 800 et 1 800 euros, selon l’accessibilité du tableau et l’état du câblage existant.

Un chantier plus large incluant la reprise de plusieurs circuits ou la création d’une GTL fait grimper la facture au-delà de 2 000 euros. Demander plusieurs devis reste le meilleur moyen de comparer le prix du matériel et de la main-d’œuvre selon la région.

Erreurs à éviter et signaux d’alerte

La première erreur consiste à sous-dimensionner le calibre d’un disjoncteur par rapport à la section du câble qu’il protège, ce qui peut provoquer une surcharge non détectée ou au contraire des déclenchements intempestifs. La seconde erreur fréquente touche l’absence de mise à la terre sur certains circuits anciens, un point qui rend la protection différentielle inefficace même si le matériel est neuf.

Des odeurs de brûlé, un tableau qui chauffe, des déclenchements répétés sans cause apparente ou des fils noircis derrière le tableau sont autant de signaux qui justifient une intervention rapide plutôt qu’une simple observation. Dans ces cas, mieux vaut couper le courant et faire appel à un professionnel avant de continuer à utiliser l’installation.
